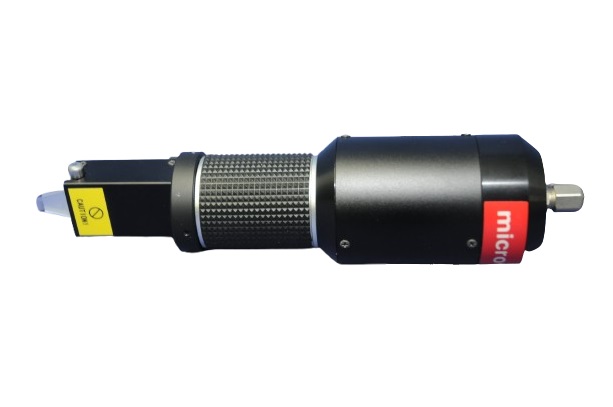

BGA示波器MS-1000A-LS

•

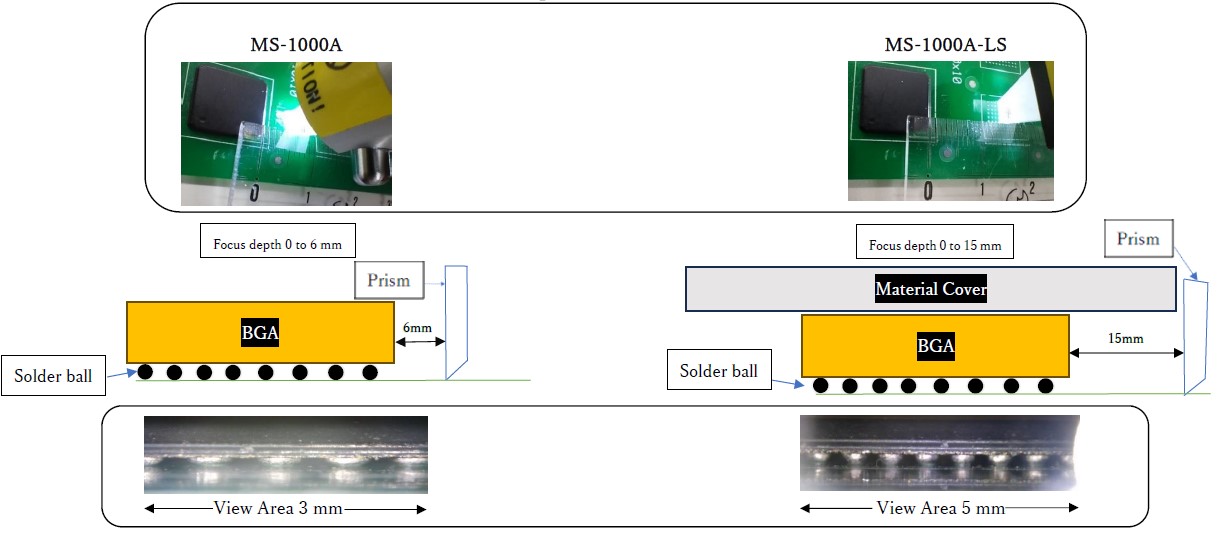

  虽然是70倍，但视场（约15毫米）比其他型号大了约3倍。 它适合在具有双结构或BGA基底障碍物的环境中进行检测，这些障碍物在正常距离下难以检查。

  此外，在低倍率下，还可选配背光系统（BL-SYSTEM-01）。 也可以从BGA组件的另一侧进行照明，该封装位于示波器正前方。 由此 你可以观察BGA球的菲力状态、错位和变形，呈现出影子木偶般的轮廓。 此外，如果车内有琴桥，很容易看见，因为它能阻挡背光的光线。

  如果你使用附带的QFP观测棱镜，可以将QFP封装的引脚焊接到电路板上 你可以在显示器屏幕上放大关节。 由于它可以从像笔这样的角度观察，不仅是QFP导线，还有 也可以观察冷凝器侧面和通孔。

BGA观测棱镜有2毫米（标准）、1毫米和0.5毫米的厚度。
